Na várzea do Guaíba muita gente ignora que os depósitos arenosos saturados respondem mal sob carregamento cíclico. Temos visto perfis com areia fina siltosa entre 2 m e 8 m de profundidade. A cidade fica sobre sedimentos quaternários da Bacia do Paraná. O lençol freático muitas vezes aparece a menos de 1,5 m. Isso obriga a um olhar técnico específico. A equipe do laboratório executa a análise de liquefação de solos combinando dados de campo com ensaios de laboratório. Aplicamos a metodologia de Youd & Idriss (2001) e o fator de segurança corrigido. O ensaio SPT fornece o N60 para as correlações normalizadas. Em zonas próximas ao Centro Histórico já medimos valores de N1,60 abaixo de 15 em camadas críticas. A sondagem SPT é a base, mas a granulometria define se o solo é realmente liquefazível. Cada projeto recebe uma análise de liquefação de solos com memória de cálculo completa e seção de risco sísmico coerente com a ABNT NBR 15421.

Areia fina saturada com N1,60 abaixo de 15 e lençol a menos de 1,5 m exige análise de liquefação obrigatória em Porto Alegre.

Nossas áreas de serviço

Como trabalhamos

Porto Alegre cresceu aterrando banhados e ocupando terraços fluviais. O desenvolvimento urbano empurrou bairros inteiros sobre depósitos moles antes ignorados. Na prática, a análise de liquefação de solos aparece quando a obra tem subsolo com areia fina uniforme e nível d'água raso. Executamos a campanha em três etapas. Primeiro, sondagem com medição de torque e coleta de amostras indeformadas. Segundo, ensaios de laboratório: granulometria conjunta, limites de Atterberg e densidade real dos grãos. Terceiro, cálculo do potencial de liquefação por camada usando o fator de segurança (FS) e o índice de severidade (LPI). O laboratório é acreditado na ISO/IEC 17025 para ensaios de granulometria e resistência ao cisalhamento. Aplicamos a ABNT NBR 6459 para plasticidade e a ABNT NBR 7181 para curva granulométrica. A interpretação geotécnica não fica só no SPT; integramos a estratigrafia local com mapas de microzoneamento sísmico de Porto Alegre quando disponíveis. O resultado é um relatório técnico com perfil de liquefação, FS por metro e recomendação de tratamento se necessário. Em solos com finos acima de 35% ajustamos o critério de liquefação segundo Bray & Sancio (2006).

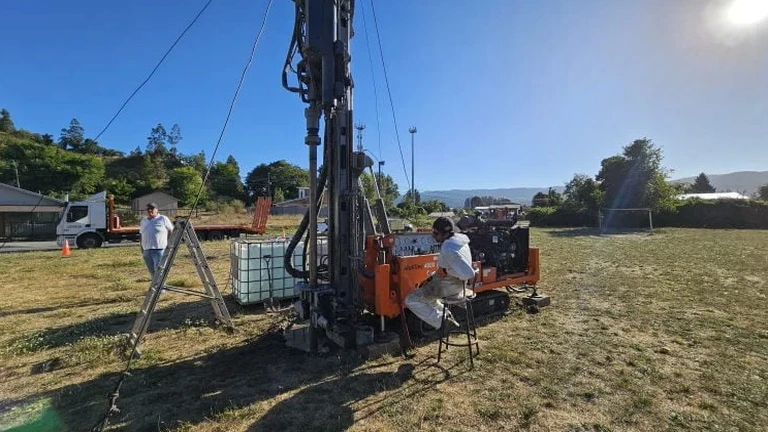

Análise de liquefação de solos em Porto Alegre: ensaios e critérios técnicos — Imagem técnica — Porto Alegre

Contexto geotécnico local

Os sedimentos quaternários da planície aluvionar do Guaíba incluem areias finas e médias com grãos subarredondados e baixa compacidade. O nível d'água oscila sazonalmente entre 0,8 m e 2,5 m em boa parte da zona norte da cidade. Essa combinação — areia solta saturada e sismicidade induzida por eventos distantes — torna a análise de liquefação de solos uma exigência técnica incontornável. O risco não é só recalque diferencial. Liquefação pode gerar ruptura de fluxo em taludes submersos, flutuação de tanques enterrados e perda de capacidade de carga de estacas. Em Porto Alegre, a aceleração sísmica de projeto (PGA) adotada costuma ficar entre 0,05g e 0,10g dependendo da fonte sísmica considerada. Mesmo valores baixos de PGA disparam liquefação em areias muito fofas. O relatório inclui mapa de risco por metro, classificação de susceptibilidade e, se o FS ficar abaixo de 1,0, recomendamos avaliação de medidas de mitigação. A análise de liquefação de solos entrega ao projetista um dado objetivo para decidir entre compactação profunda, colunas de brita ou substituição parcial do solo mole.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@sondajespt.com

Normas técnicas vigentes

ABNT NBR 6484:2020 – Execução de sondagens de simples reconhecimento (SPT), ABNT NBR 15421:2006 – Projeto de estruturas resistentes a sismos, ABNT NBR 6459 – Limites de Atterberg, ABNT NBR 7181(2007) – Granulometria por peneiramento e sedimentação, Youd, T.L. & Idriss, I.M. (2001) – NCEER/NSF

Parâmetros de referência

Parâmetro	Valor típico
Norma de sondagem	ABNT NBR 6484:2020
Norma sísmica	ABNT NBR 15421:2006
Método de análise	Youd & Idriss (2001) – NCEER
Fator de segurança mínimo (FS)	1,1 para obras correntes
Índice de severidade (LPI)	Calculado conforme Iwasaki (1978)
Profundidade típica de investigação	Até 20 m em zona urbana
Ensaio de laboratório crítico	Granulometria + finos passantes #200
Correção de N para energia	N60 = N * ER/60 (ER=60% no SPT automático)

Dúvidas comuns

Qual o custo de uma análise de liquefação de solos em Porto Alegre?

O orçamento final depende da profundidade, número de pontos investigados e complexidade do perfil geotécnico. Enviamos proposta técnica detalhada após visita ao terreno.

Em que tipo de solo a liquefação é mais crítica na região de Porto Alegre?

Areias finas e siltosas, limpas ou com baixo percentual de finos plásticos, depositadas em ambiente fluvial e com compacidade baixa a muito baixa. Identificamos essas camadas principalmente nos bairros sobre a planície de inundação do Guaíba, onde o lençol freático está a menos de 2 m de profundidade.

A análise de liquefação segue qual metodologia de cálculo?

Adotamos o procedimento simplificado de Youd & Idriss (2001) baseado no NCEER. Calculamos a razão de tensão cíclica (CSR) a partir da aceleração sísmica de projeto e a razão de resistência cíclica (CRR) a partir do N1,60 corrigido. O fator de segurança FS = CRR/CSR é calculado para cada camada granular saturada.

Qual a profundidade mínima de investigação para uma análise confiável?

Investigamos até pelo menos 20 m ou até encontrar o impenetrável ao SPT. Camadas liquefazíveis em Porto Alegre costumam aparecer entre 2 m e 12 m de profundidade, mas estendemos a sondagem para verificar a estratigrafia completa e a posição do substrato resistente.
